高压无功补偿主要用于电网中非线性负荷的用户，如整流、变频调速、中频加热、冶金电解、化学电解等电力电子设备的工业领域；电气化铁道、地下铁道、无轨电车等交通领域；

广播、邮政、通讯、对谐波干扰敏感的IT产业领域；

以及对电能质量要求严格的会展中心、商业大厦等领域。广泛涉及电力、汽车、冶金、机械制造、化工、造纸、煤炭、造船、通讯、机场、大型场馆、高层建筑等场所和行业。

高压无功补偿 适用范围 电网中非线性负荷的用户 额定电压 6-35KV 额定频率 50Hz

结构性能

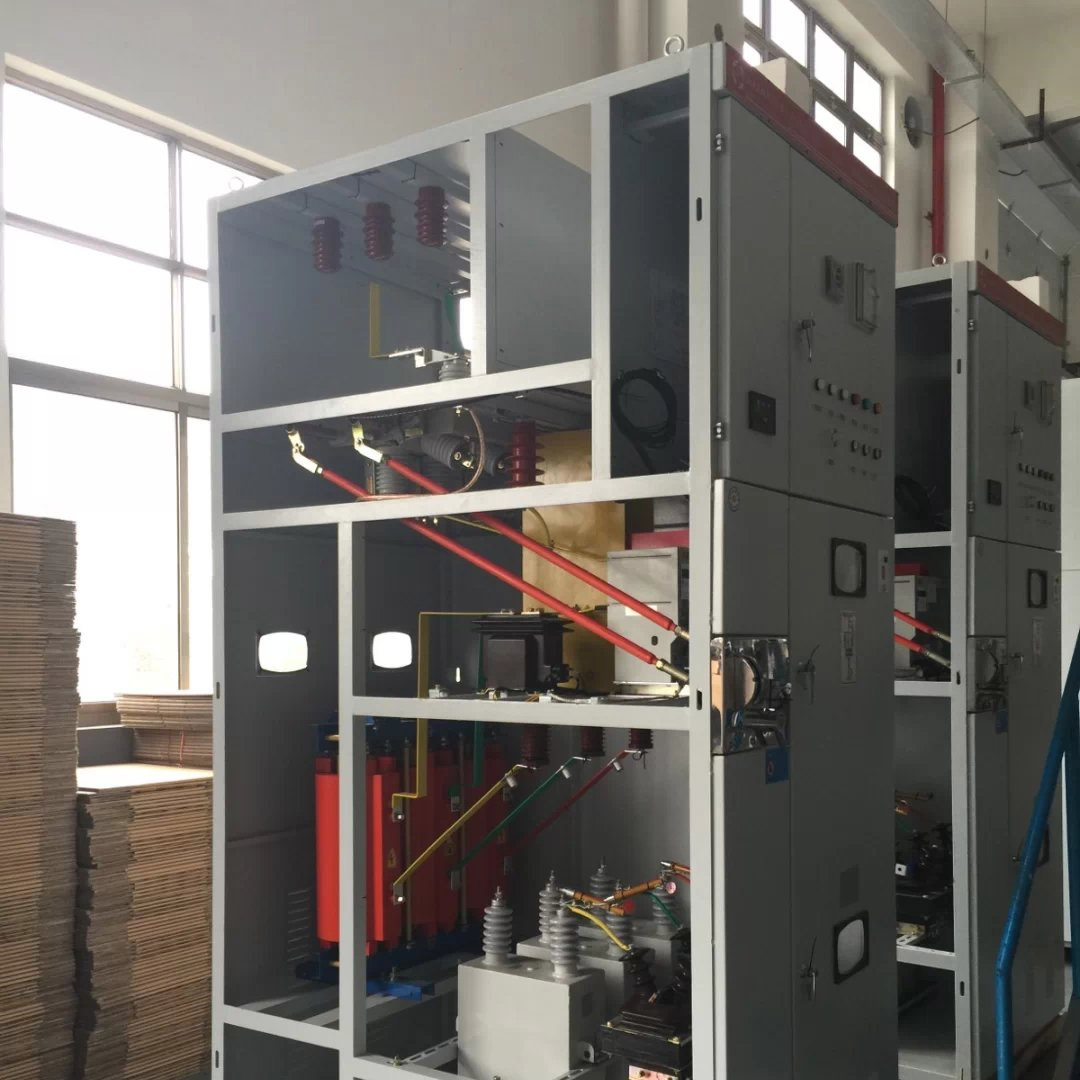

装置由开关柜、信号屏（箱），电容、电抗器柜（架）三部分组成。分户内，户外两种形式。开关柜形式一般为XGN2-12- ，KYN- 等。

技术性能

额定电压：6-35KV

额定频率：50Hz

功率因数：COSφ≥0.9

电容器投切方式：真空断路器或真空接触器

保护功能：过电压、欠电压、限时速断、过电流、中性点电压（或电流）不平衡保护；单台电容器除内容丝保护外，还有外熔丝保护。

测量回路：三相电压、电流和功率因数（或无功功率）

允许过电压：100%额定电压；允许过电压：130%额定电流

技术特点

与电动机并联连接，与电动机同时起动和停止运行；

无功就地补偿容量按照小于电动机空载无功容量计算，避免和电动机产生自激振荡；

单台电容器安装电容器专用保险，使成套装置具有过流保护；

使无功功率就地平衡，是有效的补偿方法；

安装简单，操作方便，运行安全可靠。

环境温度： -25℃～+45℃

海拔高度：不超过1000米（其它要求订货时应说明）

相对湿度：不超过85%

安装场所：应无剧烈的机械振动；应无有害气体及蒸汽；应无导电性或爆炸性尘埃

工作电压：不应超过额定电压的110%

工作电流：不应超过额定电流的1.3倍
